Menşe yeri: | Shenzhen |
Marka adı: | Chuangyin |
Sertifika: | Test Report |
Model numarası: | JLDZXW1-17.5F |
Min sipariş miktarı: | 1set |
---|---|
Fiyat: | negotiable |
Ambalaj bilgileri: | Bir set için karton ambalaj, bir set bileşenleri ile üç parça dahil |
Teslim süresi: | 7 gün içinde |
Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
Yetenek temini: | Yılda 36,000,00 adet |
Türü: | Tek fazlı | Anma birincil akım: | 500-1500A |
---|---|---|---|
Anma frekansı: | 50 / 60Hz | Anma gerilimi: | 30kV veya 33kV veya 34.5kV veya 35kV |
Kurulum sitesi: | kapalı | Malzeme: | Epoksi reçine |
Vurgulamak: | orta gerilim trafosu,tek fazlı gerilim trafosu |

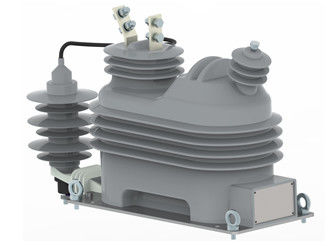

MV Gerilim Trafosu Açık JLDZXW1-17.5F 50Hz veya 60Hz Dökme reçine yalıtımlı
1. Giriş:
Transformatör 1 CT ve 1 PT ile küçük boyutlu olarak dökülür, odadan tasarruf sağlar. Olabilir
Dış mekanlarda kullanılır, ekipman için en yüksek voltajı 17,5kV olabilir.
2. özellikleri:
Anma primer voltajı (kV) | Anma ikincil Gerilimi (kV) | Doğruluk sınıfları | Nominal çıkış (VA) | Anma akımı oranı (A) | Doğruluk sınıfı | Anma çıkışı | Anma Yalıtım seviyesi (kV) |
10 / √3 11 / √3 12.47 / √3 13.8 / √3 15 / √3 | 100 / √3 110 / √3 120 / √3 100 110 120 | 0.2 0.5 1 | 10 30 50 | 5-10 / 5 | 0.2S 0.2 0.5S 0.5 1 | 10 12.5 15 | 12/28/75 12/42/75 17.5 / 38/95 17.5 / 38/110 15/34/110 |
10-20 / 5 | |||||||
15-30 / 5 | |||||||
.... | |||||||
200-400 | |||||||
300-600 | |||||||
400-800 | |||||||
500-1000 | |||||||
600-1200 |

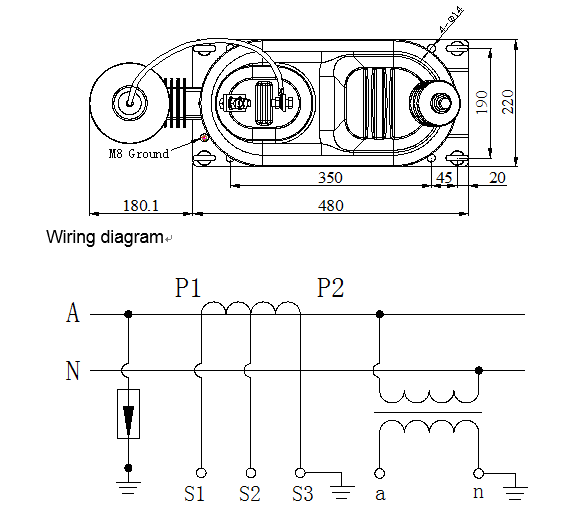

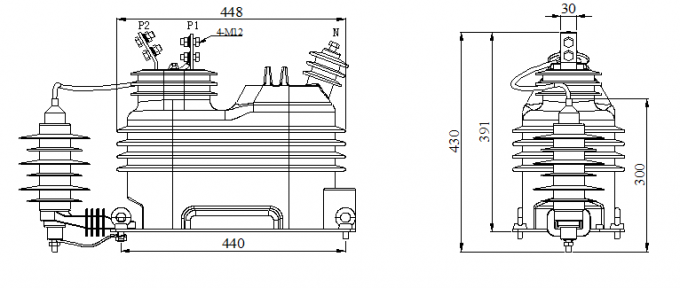

Anahat çizimi:
