| Menşe yeri: | Shenzhen |
| Marka adı: | Chuangyin |
| Sertifika: | Kema,CE,SGS,TUV |
| Model numarası: | JDZX16-12R |
| Min sipariş miktarı: | 1set |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Bir set için karton ambalaj, bir set bileşenleri ile üç parça dahil |
| Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | Yılda 36,000,00 adet |
| Anma yalıtım seviyesi: | 12 kV | Ustage: | Anahtar Dolabı |
|---|---|---|---|
| Türü: | JDZX 8-12R | Anma birincil gerilim: | 11 / √3 |
| Malzeme: | Epoksi reçine | Frekans: | 50 / 60Hz |
| Vurgulamak: | orta gerilim trafosu,orta gerilim potansiyolu trafo |
||

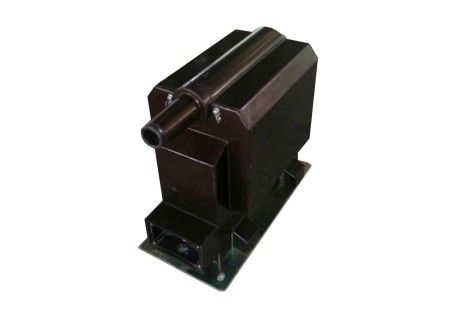

JDZX16-12R 12kV Kapalı Tek Fazlı Trafo MV Gerilim Trafosu Potansiyel trafo
1. ürün tanıtımı:
Epoksi reçine dökümü ve tam kapalı yapı, gerilim, elektrik enerjisi ve tek fazlı veya üç fazlı AC devresinde 50 Hz veya 60 Hz frekanslı ve 12 kV'luk cihazlar için en yüksek voltajlı koruyucu röleyi ölçmek için iç mekan anahtar dolabı kullanılır.
Demir çekirdek gelişmiş soğuk haddelenmiş silikon çelik sac benimser. Birincil sargının yüksek voltaj giden hattı, ürünün tepesinden çıkarıldı; sekonder sargının giden hattı alındı
ürünün enine tarafından.
Birincil koni IEEE 386-2006 şekil 7 ile uyumludur.
Kullanım Koşulları
J: Gerilim trafosu
D: Tek fazlı
Z: Döküm izolasyonu
X: Artık gerilim sarımı
18: Tasarım No.
12: Anma gerilimi
R: Koruma için sigorta ile
1. Anma birincil voltaj: 20 / √3or 15 / √3 vb.
2. IEC 60044-2: 2003 Part2 Alet transformatörleri-Part2: endüktif gerilim transformatörleri ile teknik standart anlaşmaları
| tip | Anma birincil voltaj (kV) | Anma sekonder voltajı (kV) | Doğruluk sınıfları kombinasyonu | Anma çıkışı (VA) | Termal sınırlayıcı akım (VA) | Anma yalıtım seviyesi (kV) |
| JDZX18-12R | 15 / √3 20 / √3 22 / √3 | 0.1 / √3 0.11 / √3 | 0.2 | 30 | 300 | 17.5 / 38/95 24/50/125 |
| 0.5 | 50 | |||||
| 1 | 80 | |||||
0.1 / √3 / 0.1 / 3 0.11 / √3 / 0.11 / 3 | 0.2 / 6P (3P) | 15/50 | 300 | |||
| 0.5 / 6P (3P) | 30/50 | |||||
| 0.5 / 0.5 / 6P (3P) | 50/50/150 |
Açıklamalar: Talep üzerine transformatörleri diğer standartlara veya standart olmayan teknik özelliklere göre sunmaktan memnuniyet duyarız.
İlgili kişi: Mr. Dieky Lin
Tel: +86 138 2379 0397
Faks: 86-0755-8600-0614
