Menşe yeri: | Shenzhen |
Marka adı: | Chuangyin |
Sertifika: | Kema, ISO, SGS, CE, TUV |
Model numarası: | LZZBJ9-12A1 |
Min sipariş miktarı: | 1set |
---|---|
Ambalaj bilgileri: | Kontrplak |
Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
Yetenek temini: | Yılda 36,000,00 adet |
Anma yalıtım seviyesi: | 12/28/75 kv | Anma dönüşüm oranı: | 10-3150 / 5 |
---|---|---|---|
Kurulum sitesi: | kapalı | Türü: | OG Akım Trafosu |
Doğruluk sınıfları: | 0.2 / 0.5 0.5 / 5P10 | Frekans: | 50 / 60Hz |
Malzeme: | Epoksi reçine | Oyuncu kadrosu: | Vakum |
Vurgulamak: | tek fazlı akım trafosu,orta gerilim enstrüman transformatörleri |
TUV Tek Fazlı Epoksi Reçine Döküm İzolasyonlu 12kv MV Akım Trafosunu kanıtladı
1. ürün tanıtımı:
LZZBJ9-12A1 (A2) akım trafosu , epoksi reçine dökümü izolasyonu ve tamamen kapalı destek konstrüksiyonu, epoksi reçine döküm gövdesinde birincil ve ikincil sargıları ve dairesel göbeği çevreler. Ürün, hafif , çok yönlü kurulum, nezaket ve nemlilik özelliklerine sahiptir. Elektrik sisteminde akım, elektrik enerjisi ve koruyucu rölenin 50 - 60 Hz anma frekansı ve 12 kV'luk ekipman için en yüksek gerilimle ölçülmesi için yaygın olarak kullanılır .
2. Teknik Veriler:
1. Anma yalıtım gerilimi: 12/28 / 75kV vb.
2. Anma frekansı: 50 / 60hz
3. Kurulum Yeri: Kapalı
4. Standartlar: IEC60044-1 (IEC61869-1 & 2)
3. özellikleri:
Oy dönüşüm oranı (A) | Doğruluk sınıfları kombinasyonu | Nominal çıkış (VA) | (ALF) | (FS) | Kısa süreli termal akım Ith (kA / S) | Anma dinamik akımı Idyn (kA) | ||
Ölçme | Koruyucu | |||||||
0.2 (S) | 0.5 | 10P | ||||||
10-200 / 5 | 0.2 (S) /0.2 (s) 0.2 (S) /0.5 0.2 (S) / 10P 0.5 / 10P 0.2S / 0.5 / 10P 0.2 / 0.5 / 10P | 10 15 | 15 | 15 | 10 15 20 | 5 (10) | 150I1n | 375I1n |
300/5 | 31.5 | 80 | ||||||
400/5 | 31.5 | 80 | ||||||
500/5 | 40 | 100 | ||||||
600/5 | 50 | 125 | ||||||
800/5 | 20 | 63 | 125 | |||||
1000/5 | 80 | 160 | ||||||
1200 ~ 1500/5 | 80 | 160 | ||||||
1500 ~ 2000/5 | 100 | 160 | ||||||
2000 Ilm 3150/5 | 130 | 160 |
Oy dönüşüm oranı (A) | Doğruluk sınıfları kombinasyonu | Nominal çıkış (VA) | (ALF) | (FS) | Kısa süreli termal akım Ith (kA / S) | Anma dinamik akımı Idyn (kA) | ||
Ölçme | Koruyucu | |||||||
0.2 (S) | 0.5 | 10P | ||||||
10-200 / 5 | 0.2S // 0.5 / 10P 0.5 / 0.5 / 10P | 10 15 | 15 | 15 20 | 10 15 | 5 (10) | 150I1n | 375I1n |
300/5 | 31.5 | 80 | ||||||
400/5 | 31.5 | 80 | ||||||
500/5 | 40 | 100 | ||||||
600/5 | 50 | 125 | ||||||
800/5 | 63 | 125 | ||||||
1000/5 | 80 | 160 | ||||||
1200 ~ 1500/5 | 80 | 160 | ||||||
1500 ~ 2000/5 | 100 | 160 | ||||||
2000 Ilm 3150/5 | 130 | 160 |
4. Anahat Çizimi
5.Photos
İlgili kişi: Mr. Dieky Lin
Tel: +86 138 2379 0397
Faks: 86-0755-8600-0614

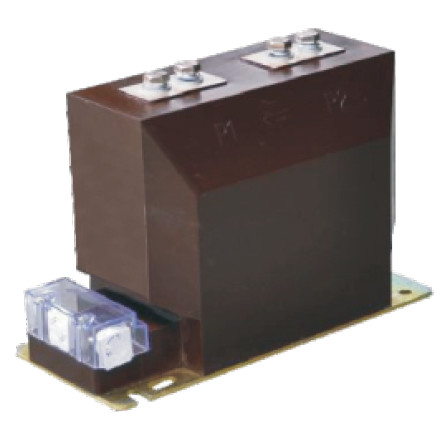

Hafif Vakum Reçine Döküm Akım Trafosu Tamamen Kapalı
