| Menşe yeri: | Shenzhen |
| Marka adı: | Chuangyin |
| Sertifika: | IEEE/ANSI,KEMA，CE |
| Model numarası: | LZYT1 / 2 / 3-0.72C (P) |
| Min sipariş miktarı: | 1set |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Kontrplak |
| Ödeme koşulları: | L, T/T/C, |
| Yetenek temini: | Yılda 36,000,000 adet |
| Voltaj seviyesi: | 3kV | Ustage: | kapalı |
|---|---|---|---|
| Standart: | KEMA ， SGS, TÜV, CE | Doğruluk: | 0.2 / 0.5,5P10 / 5P20 |
| Anma yalıtım seviyesi: | 3KV | Anma dönüşüm oranı: | 10-2000 / 5A |
| Vurgulamak: | Bara tipi akım trafosu,kapalı akım trafosu |
||

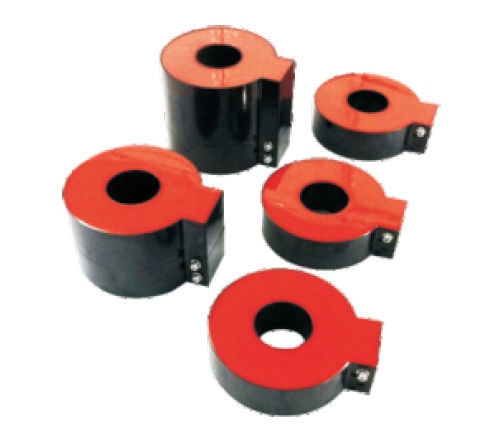

LZYT1 / 2 / 3-0.72C (P) AG Akım Trafosu Sabit Kablo Halka Tipi
Açıklama:
Bu akım trafosu, ölçüm için yüksek doğrulukta en son yüksek iletken göbeği benimser. İkincil sargılar vakumla dökülen plastik kabuk içine alınır. Çekirdek yoluyla birincil kablo kuruldu. Geçerli ölçüm, sinyal toplama, 0.72kV sistem altında koruyucu röle olarak kablo için uygulanır.
Teknik veri:
1, Anma sekonder akım: 5A, 1A
2, Güç frekansı dayanım gerilimi: 3kV
3, Anma frekansı: 50 / 60Hz
4, Kurulum yeri: Kapalı
5, Teknik standart: IEC 60044-1 IEC 61869-1 & 2
Şartname:
| madde | Şartname | birim | Veri | düşünce |
| 1 | um | kV | 0,72 | |
| 2 | BİL | kV | 0.72 / 3 | |
| 3 | Anma birincil akım | bir | 50 - 1800 | |
| 4 | Anma Sekonder Akımı | bir | 1 veya 5 |
| model | LZYT3-0.72C | LZYT3-0.72P | LZYT3-0.72CP | ||||||
| Anma Akımı Oranı | Doğruluk sınıfı ve yükü (VA) | ||||||||
| 0.2 | 0.5 | 1 | 10P10 | 10P5 | 0.2 | 0.5 | 10P10 | 10P5 | |
| 50/5 | 1 | 2.5 | 2.5 | 1 | 2.5 | 1 | 2.5 | 1 | 2.5 |
| 75/5 | 1 | 2.5 | 2.5 | 2.5 | 5 | 1 | 2.5 | 2.5 | 5 |
| 100/5 | 2.5 | 5 | 5 | 2.5 | 5 | 2.5 | 5 | 2.5 | 5 |
| 200/5 | 2.5 | 5 | 7.5 | 5 | 7.5 | 2.5 | 5 | 5 | 7.5 |
| 300/5 | 5 | 7.5 | 10 | 7.5 | 15 | 5 | 7.5 | 7.5 | 15 |
| 400/5 | 7.5 | 10 | 15 | 10 | 15 | 7.5 | 10 | 10 | 15 |
| 500/5 | 10 | 15 | 15 | 10 | 15 | 10 | 15 | 10 | 15 |
| 600/5 | 10 | 15 | 15 | 10 | 15 | 10 | 15 | 10 | 15 |
| 750/5 | 15 | 15 | 15 | 15 | 20 | 15 | 15 | 15 | 20 |
| 800/5 | 15 | 15 | 15 | 15 | 20 | 15 | 15 | 15 | 20 |
| 1000/5 | 15 | 15 | 15 | 15 | 20 | 15 | 15 | 15 | 20 |
| 1200/5 | 15 | 15 | 15 | 15 | 20 | 15 | 15 | 15 | 20 |
| 1250/5 | 15 | 15 | 15 | 15 | 20 | 15 | 15 | 15 | 20 |
| 1500/5 | 15 | 15 | 15 | 15 | 20 | 15 | 15 | 15 | 20 |
| 1800/5 | 15 | 15 | 15 | 15 | 20 | 15 | 15 | 15 | 20 |

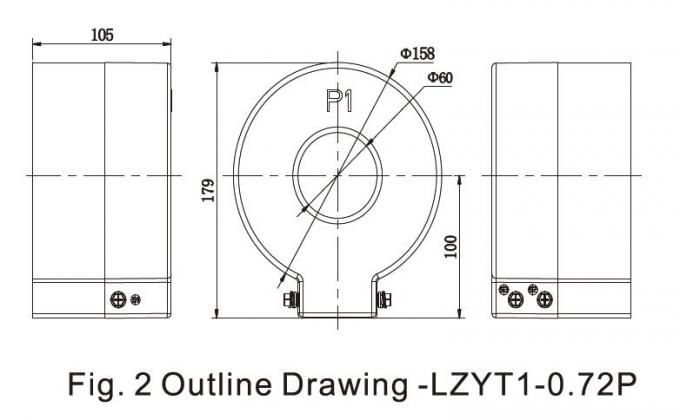

Anahat Çizimi: Birim / mm
