| Menşe yeri: | Çin |
| Marka adı: | Shenzhen Chuangyin Co.,Ltd. |
| Sertifika: | KEMA/Type test report |
| Model numarası: | LZZBJ6-12Q (A), (B), |
| Min sipariş miktarı: | 1 |
|---|---|
| Ambalaj bilgileri: | Karton / Kontrplak |
| Birim: | Mini | renk: | Derin Kırmızı |
|---|---|---|---|
| Gerilim: | 12kV | Anma frekansı: | 50 / 60Hz |
| ölçme: | 0.2s | Koruyucu: | 10p20 |
| Vurgulamak: | burç akım trafosu,kapalı akım trafosu |
||
Biz enstrüman trafosu için üreticiyiz.
7.2kV / 12kV 1200/5 0.2s / 10p Kapalı Kuru tip / Epoksi reçine tipi Tek fazlı akım trafosu üreticisi

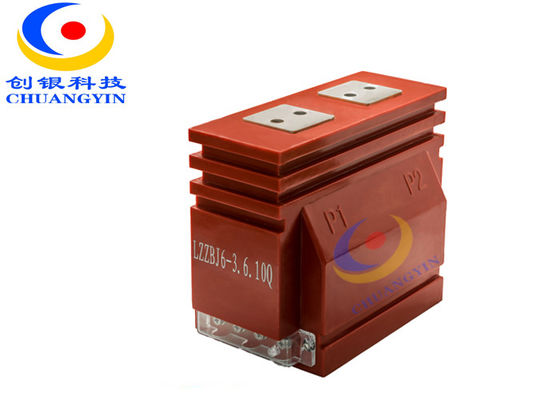

12kV kapalı tek fazlı epoksi reçine tipi
1. Tanım
Chuangyin tipi LZZBJ6-12Q (A) (B) akım trafosu, epoksi reçine dökümü izolasyonu ve tamamen kapalı destek konstrüksiyonu, epoksi reçine döküm gövdesinde birincil ve ikincil sargıları ve halka şeklindeki göbeği kapsamaktadır.
Ürünün iki sekonder sargısı vardır (bir ölçüm sarımı ve bir adet koruyucu sarım).
Güç sistemindeki akım, elektrik enerjisi ve koruyucu rölenin 50Hz veya 60Hz anma frekansı ve 7.2 / 12kV ekipmanı için en yüksek gerilimle ölçülmesi için yaygın olarak kullanılır.
2. özellikleri:
Tek oran:
| Anma Dönüşüm oranı (A) | Doğruluk sınıfları kombinasyonu | Anma çıkışı (VA) | FS | ALF | Anma kısa süreli termal akım Ith (kA / S) | Anma dinamik akım (kA) | ||
| Ölçme | Koruyucu | |||||||
| 0.2 (S) | 0.5 | 10P | ||||||
| 5/5 | 0.2 (S) /0.2 (s) 0.2 (S) /0.5 0.2 (S) / 10P 0.5 / 10P | 10 15 | 15 | 15 | 5 (10) | 10 | 0.5 | 1.25 |
| 05/10 | 1 | 2.5 | ||||||
| 15/5 | 1.5 | 3.75 | ||||||
| 20/5 | 2 | 5 | ||||||
| 30/5 | 3 | 7.5 | ||||||
| 40/5 | 4 | 10 | ||||||
| 50/5 | 5 | 12.5 | ||||||
| 75/5 | 7.5 | 18.75 | ||||||
| 100/5 | 10 | 25 | ||||||
| 150/5 | 15 | 37.5 | ||||||
| 200/5 | 20 | 50 | ||||||
| 300/5 | 31.5 | 80 | ||||||
| 400/5 | 31.5 | 80 | ||||||
| 500/5 | 40 | 100 | ||||||
| 600/5 | 50 | 125 | ||||||
| 800/5 | 20 | 63 | 125 | |||||
| 1000/5 | 80 | 160 | ||||||
| 1250/5 | 80 | 160 | ||||||
Çift oran:
| Anma Dönüşüm oranı (A) | Doğruluk sınıfları kombinasyonu | Anma çıkışı (VA) | FS | ALF | Anma kısa süreli termal akım Ith (kA / S) | Anma dinamik akım (kA) | ||
| Ölçme | Koruyucu | |||||||
| 0.2 (S) | 0.5 | 10P | ||||||
| 10-20 / 5 | 0.2 (S) /0.2 (s) 0.2 (S) /0.5 0.2 (S) / 10P 0.5 / 10P | 10 15 | 15 | 15 20 | 5 (10) | 10 15 20 | 1.5 | 3.75 |
| 20-40 / 5 | 3 | 7.5 | ||||||
| 50-100 / 5 | 8 | 20 | ||||||
| 100-200 / 5 | 15 | 37.5 | ||||||
| 200-400 / 5 | 30 | 75 | ||||||
| 400-800 / 5 | 63 | 130 | ||||||
| 500-1000 / 5 | 80 | 160 | ||||||
3. Anahat çizimi:
Uyarılar:
Talep üzerine, transformatörleri diğer standartlara veya standart olmayan teknik özelliklere göre sunmaktan memnuniyet duyarız.
Kalite güvence, makul fiyat, sipariş, sipariş veya proxy hoş geldiniz.
