| Menşe yeri: | Shenzhen |
| Marka adı: | Chuangyin |
| Sertifika: | Test Report |
| Model numarası: | LMZW3-0.72 |
| Min sipariş miktarı: | 1set |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Bir set için karton ambalaj, bir set bileşenleri ile üç parça dahil |
| Teslim süresi: | 7 gün içinde |
| Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | Yılda 36,000,00 adet |
| Yalıtım yeri: | açık | Uygulama: | AC'de röle koruması |
|---|---|---|---|
| Paket: | 80pcs / kontrplak = 880 * 860 * 820mm | Anma gerilimi: | 600V Ve Altında |
| Anma yalıtım seviyesi: | 0.72 / 3 / -KV | Anma birincil akım: | 100-400A |
| Vurgulamak: | burç akım trafosu,kapalı akım trafosu |
||

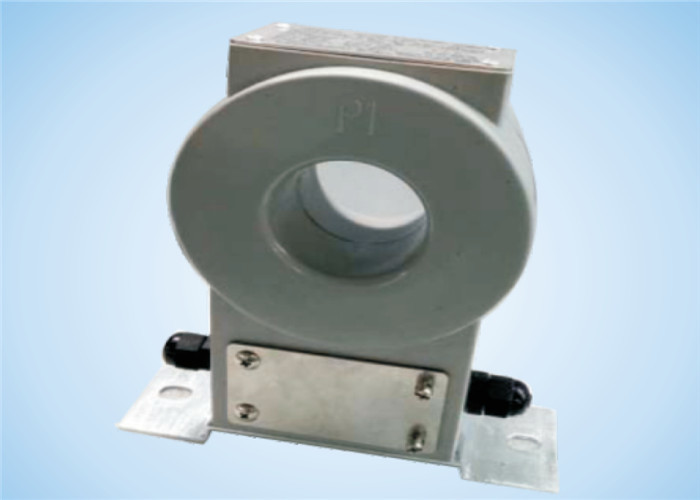

Açık Akım Trafosu LMZW3-0.72 Epoksi Reçine AC 5A / 1A
1. Giriş:
Akım trafosu bara tipi döküm yalıtımlı dış mekan tipi bir üründür. AC hattında akım, elektrik gücü ve röle korumasını veya 60Hz, anma gerilimi 600V ve altındaki frekansları ölçmek için kullanılır.
Akım trafosu IEC 61869-1: 2007 ve IEC 61869-2: 2012 standartlarına göre gerçekleştirilebilir.
2. Teknik Veriler:
1. Anma yalıtım seviyesi: 0.72 / 2 / 10kV
2. Anma birincil akım: 100-400A
3. Anma sekonder akım: 5A veya 1A
4. Güç frekansına dayanan voltaj: Birincil ikincil ve topraklama.
5. Toprağa sekonder, 3 kV'dur, süre 1dk içindir.
3. özellikleri:
| model | Anma birincil akım (A) | Pencere boyutu (Mm) | Anma çıkışı (A) | Doğruluk sınıfı |
| LMZW3-0.72 | 100-200 | Φ45 | 5-10 | 0.5S |
| 150-300 | Φ45 | 7,5-10 | 0.5S | |
| 200-400 | Φ45 | 10-10 | 0.5S | |
| 300-600 | Φ55 | 5-10 | 0.5S | |
| 400-800 | Φ55 | 5-15 | 0.5S | |
| 500-1000 | Φ55 | 5-15 | 0.5S |
Tek oran:
| model | Anma birincil akım (A) | Pencere boyutu (Mm) | Anma çıkışı (A) | Doğruluk sınıfı |
LMZW3-0.72 LMZW3-0.72 | 100 | Φ45 | 5-10 | 0.5S |
| 150 | Φ45 | 5-10 | 0.5S | |
| 200 | Φ45 | 5-10 | 0.5S | |
| 300 | Φ45 | 5-10 | 0.5S | |
| 400 | Φ45 | 5-15 | 0.5S | |
| 500 | Φ55 | 5-15 | 0.5S | |
| 600 | Φ55 | 5-15 | 0.5S | |
| 800 | Φ55 | 5-15 | 0.5S | |
| 1000 | Φ55 | 5-15 | 0.5S | |
| 1200 | Φ55 | 5-15 | 0.5S |
4 . Anahat Çizimi:
