| Menşe yeri: | Çin |
| Marka adı: | CY-Group |
| Sertifika: | KEMA CE ISO SGS TUV UC3 |
| Model numarası: | CYS-ADT 15/200 |
| Min sipariş miktarı: | 1pcs |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Plymood |
| Teslim süresi: | 3-8 gün |
| Ödeme koşulları: | L / C, TT, D / A, D / P |
| Yetenek temini: | 6000000pcs / yıl |
| Malzeme: | Kauçuk | Gerilim sınıfı: | 15 kV |
|---|---|---|---|
| Gerilim derecelendirme: | 8.3 / 14.4 kV | Anma: | 200 A |
| AC Gerilim 5 dk dayanabilir: | 39 kV | DC Dayanım Gerilimi 15dk: | 35 kV |
| Kısmi boşalma: | 15 kV, ≤10 pC | BİL: | 95 kV |
| Termal akım: | 10 kA, 0,6 sn | Dinamik akımı: | 20 kA, 10 ms |
| Kablo bölümü: | 35 ila 120mm2 | ||
| Vurgulamak: | bağlantı konnektörü,düz konnektör |
||

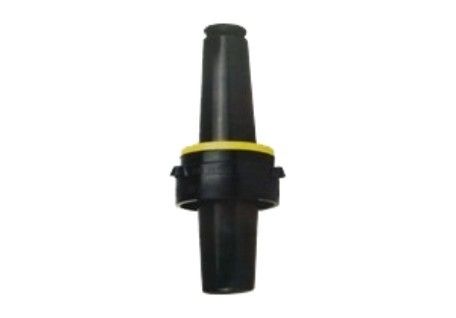

Ayrılabilir Konnektör 200A, 15 kV Sınıfı Yük Taşıyıcı Burç Takma Düz Konnektörü
Uygulama
Chuangyin® Loadbreak Burçlu Ek parça, standart 200A burç yuvasını, tek parça bir entegre yük kırma burcu olarak bağlamak için yaygın olarak uygulanabilir. Burç ek parçası, 200 A güç şebekesinde birincil bileşendir.
Arayüz IEEE standardı 386, 8.3 / 14.4 kV, 200 A yük kırma tasarımı ile uyumludur.
Özellikler
Yüksek kaliteli EPDM kauçuktan yapılmıştır
Yük taşıma sistemi için tamamen korumalı, yalıtılmış ve dalgıç bağlantı
Kompakt tasarım, kurulum için gerekli hiçbir alet, elle monte edilebilir
% 100 fabrika test edildi
IEC 386 standardına uygun olarak
İnşaat
1. İzolasyon Katmanı
2. Sarı Konumlandırma Halkası
3. Yarı iletken kalkan
4. İletişim
5. Dişli Bağlantı
6. Hex Broach
7. Sonda
8. Ark Söndürme Çubuğu
9. Yarı iletken Ek
Teknik veri
| madde | Parametreler |
| Gerilim sınıfı | 15 kV |
| Voltaj derecesi | 8.3 / 14.4 kV |
| Anma akımı | 200A |
| AC Gerilim 5 dk dayanabilir | 39 kV |
| DC Dayanım Gerilimi 15dk | 35 kV |
| Kısmi boşalma | 15 kV, ≤10 pC |
| BİL | 95 kV |
| Termal akım | 10 kA, 0,6 sn |
| Dinamik akım | 20 kA, 10 ms |
Kit İçeriği
Burç Takma
Toz Geçirmez Kapak
silecekler
Silikon Gres
Kurulum talimatı
sertifika
Dirsek bağlantısı / Dirsek tutucu / Yalıtımlı kapak / Burç
Sipariş Talimatları
| Ürün | Parça numarası |
| 15 kV, 200A Yük Taşıyıcı Burç Ekleme | CYS-ADT 15/200 |
