| Menşe yeri: | Shenzhen |
| Marka adı: | Chuangyin |
| Sertifika: | KEMA,SGS,TUV,UL |
| Model numarası: | CYECT2-36W |
| Min sipariş miktarı: | 1set |
|---|---|
| Fiyat: | Negetiable |
| Ambalaj bilgileri: | Yılda 36,000,00 adet |
| Ödeme koşulları: | L / C, T / T, D / P, D / A, Western Union, MoneyGram |
| Yetenek temini: | Yılda 36,000,00 adet |
| Yalıtım Seviyesi: | 36/70 / 175kV | Anma birincil voltaj: | 33KV |
|---|---|---|---|
| Kurulum sitesi: | açık | Frekans: | 50Hz / 60Hz |
| Ortam sıcaklığı: | -40 ℃ -40 ℃ | Anma gerilimi akımı: | 20-2000A |
| Vurgulamak: | ct akım trafosu,enstrüman potansiyeli trafosu |
||

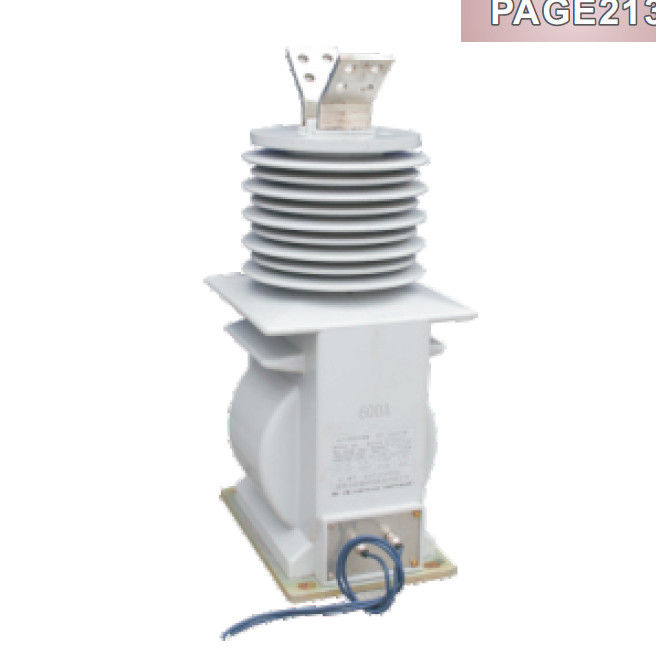

Elektronik Tip Enstrüman Akım Trafosu / Akım Sensörü / LPCT
1 Ürün tanıtımı:
Bu seri tamamen kapalı istirahat döküm inşaat, koruyucu sınıf Rogowski Coil, ölçüm Fe tabanlı nanokristal çekirdek çekirdek tarafından kullanılır; Birincil sargı, tüm epoksi reçine gövdesi içinde mühürlü sekonder sargı, bu destekleyici tip, düşük yük ile tam kurulum. Eşitlik, insanlık ve bakım gerektirmeyen, uzun yalıtım mesafesi dış yalıtımı iyileştirir. Nominal frekans 50Hz, akım, enerji ve röle ölçümleri için nominal gerilim 33kV AC iç mekan dairesi ile uyumludur.
2. Teknik Veriler:
Oy Voltaj şimdiki (A) | Oy İkincil kombinasyon | Anma Sekonder Voltajı | ALF | FS | Oy kısa zaman termal şimdiki (KA / S) | Oy dinamik şimdiki (KA) | ||
| Ölçme | Koruma | |||||||
| 0.2 | 0.5 | 5 (10) p | ||||||
| 20-400 | 1001 | 2501 | ||||||
| 500 | 50 | 112.5 | ||||||
| 600 | 0.2 / 0.5 0.2 / 5P 0.5 / 5P 0.2 / 0.5 / 5P 0.2 / 5P / 5P | 63 | 130 | |||||
| 800 | 0.2A @ | 0.2A @ | 200mV ' | 20 | 63 | 130 | ||
| 1000 | 0.5VA | 0.5VA | ^ 10kQ | 63 | 130 | |||
| 1200 | 10 | 80 | 160 | |||||
| 1500 | 40 | 80 | 160 | |||||
| 2000 | 100 | 160 | ||||||

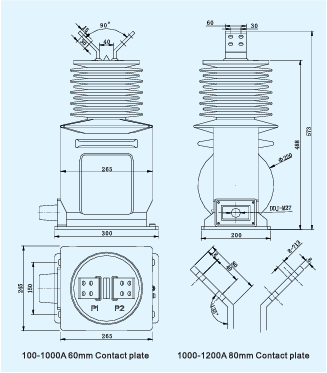

4. Anahat Çizimi:
İlgili kişi: Mr. Dieky Lin
Tel: +86 138 2379 0397
Faks: 86-0755-8600-0614
