| Menşe yeri: | Shenzhen |
| Marka adı: | Chuangyin |
| Sertifika: | KEMA,SGS,TUV,UL |
| Model numarası: | CY-ECTSF3-12WA |
| Min sipariş miktarı: | 1set |
|---|---|
| Fiyat: | Negetiable |
| Ambalaj bilgileri: | Yılda 36,000,00 adet |
| Ödeme koşulları: | L / C, T / T, D / P, D / A, Western Union, MoneyGram |
| Yetenek temini: | Yılda 36,000,00 adet |
| Yalıtım Seviyesi: | 12/42 / 75kV | Anma Oranı: | 20a / 02v |
|---|---|---|---|
| Doğruluk: | 0.5S (5P10) | Frekans: | 50Hz / 60Hz |
| Trafo Üç Fazlı Enstrüman Akım Trafosu / Akım Sensörü Ölçme: | Trafo Üç Fazlı Enstrüman Akım Trafosu / Akım Sensörü Ölçme | İşlevi: | Akıllı Izgara Açık Havai Hattı |
| Vurgulamak: | ct akım trafosu,enstrüman potansiyeli trafosu |
||

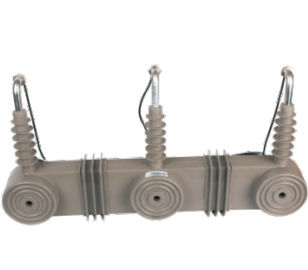

Trafo Üç Fazlı Enstrüman Akım Trafosu / Akım Sensörü Ölçme
1 uygula
Um ≤12kV açık havai hatlar
Anahtar üzerindeki ZW32 tipi sütun
2. Uygulama
♦ Akım ölçme, izleme, yalıtma ve akımı iyileştirmek için akım ölçümünün akıllı ızgara dış hava hatlarına uygulanan akım sensörü current Akım sensörü, kolon tekrar kapama, devre kesici dış hava hattı üzerine monte edilmiştir.
3. Teknik Veriler:
| model | CY-ECTSF3-10WA | |
| Maks. sistem gerilimi | 12 kV | |
| Yalıtım seviyesi | 12/42 / 75kV | |
| Yıldırım dürtü dayanım gerilimi | 75kV | |
| Anma oranı | Ifade akımı | 600A / 1V (4 kez maks.) |
| Sıfır dizi akımı | 20A / 0.2V | |
| doğruluk | Faz akımı | 0,5S (5P10) ölçü, ölçme, koruma uyumlu |
| Sıfır dizi akımı | 10P10 (<% 1 @% 1 ~% 120 ln) | |
| Kısa süreli termal akım | 20xln | |
| Yük (yük direnci) | > 20kQ | |
| Sıklık | 50/60 Hz | |
| Çalışma sıcaklığı | -40 ° C ila + 70 ° C | |
| Akım sensörü tipi | Faz akımı + sıfır dizisi akım sensörü | |
| Kurulum yöntemi ve boyutu | Piercing iletken çubuk Pillar kurulum Ayağı montajı | |
| Iç çapı 3- <b23mm | ||
| Açık .silikon ceket paketi | ||
| Standart | GB / T 20840.8 (GB / T 20840,6) I EC 60044-8 (I EC 61869-6) | |
| Bağlantı türü | Dirsekten kutuya sokulan kurşun tel | |
| Bağlantı kablosu | RVSP Kalkan hattı L = 3 m (uzunluk özelleştirilebilir) | |
4. boyut:
