Menşe yeri: | Shenzhen |
Marka adı: | Chuangyin |
Sertifika: | Test Report |
Model numarası: | CYR |
Min sipariş miktarı: | 1set |
---|---|
Fiyat: | negotiable |
Ambalaj bilgileri: | Bir set için karton ambalaj, bir set bileşenleri ile üç parça dahil |
Teslim süresi: | 7 gün içinde |
Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
Yetenek temini: | Yılda 36,000,00 adet |
özellik: | Yüksek Kaliteli PC Malzemesi benimser | Anma gerilimi: | AC 660V |
---|---|---|---|
Ortam sıcaklığı: | -30 ℃ - + 55 ℃ | rakım: | ≤ 3000 m |
yuvarlak delik: | Geçiş Barası | İnşaat: | Tam Kapalı |
Vurgulamak: | bara tipi akım trafosu,burç akım trafosu |

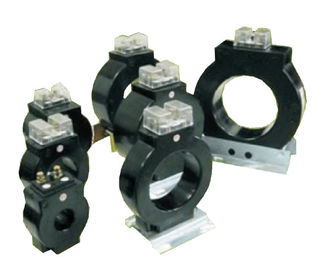

Alçak Gerilim Akım Trafosu Kapalı Tek Fazlı PC Malzemesi
1. Giriş
Akım Trafosu, yüksek kaliteli PC malzeme, tam kapalı inşaat, yuvarlak delik bara geçiş yapabilirsiniz, kontrol, koruma, ölçme fonksiyonları için kullanılır. P1, P2 primer terminalleri, S1, S2 ikincil terminalleri P1 & S1 P2, S2 ile aynıdır (eksiltici polarite).
2. Teknik Parametre
1) Anma Birincil Akım: 5-3000A; Anma Sekonder Akım: 5A, 1A
2). Anma gerilimi: AC 660V
3). Anma Frekansı: 50-60Hz
4). Ortam sıcaklığı: -30 ℃ - + 55 ℃.
5). Rakım: ≤3000m
6). Güç frekansına dayanma gerilimi (Kapak ve İkincil sargı): 3000V / 1dak, 50Hz
3. Ana Teknik Parametreler
Akım Trafosu Ölçme | ||||||||||||||||
Model numarası. | oran | Doğruluk sınıfı | yük | boyut | bir | B | C | D | ||||||||
CYRM1A0030 / 5C03C | 30/5 (Np = 3) | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0060 / 5C03B | 60/5 (Np = 2) | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0100 / 5C03 | 100/5 | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0150 / 5C03 | 150/5 | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM2A0200 / 5C05 | 200/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0250 / 5C05 | 250/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0300 / 5C05 | 300/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0400 / 5C05 | 400/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM3A0500 / 5C05 | 500/5 | 1 | 5 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM4A0600 / 5C05 | 600/5 | 1 | 5 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM4A0800 / 5C10 | 800/5 | 1 | 10 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM3A1000 / 5C10 | 1000/5 | 1 | 10 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM3A1200 / 5C10 | 1200/5 | 1 | 10 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM4A1600 / 5C15 | 1600/5 | 1 | 15 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM5A2000 / 5C15 | 2000/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM5A2500 / 5C15 | 2500/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM5A3000 / 5C15 | 3000/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM6A4000 / 5C15 | 4000/5 | 1 | 15 | RM6A | 138 | 175 | 38 | 45 | ||||||||
Model numarası. | oran | Doğruluk sınıfı | yük | boyut | bir | B | C | D | ||||||||
CYRP1B0100 / 5J03 | 100/5 | 5P20 | 3 | RP1B | 34 | 150 | 63 | 45 | ||||||||
CYRP1B0150 / 5J05 | 150/5 | 5P20 | 5 | RP1B | 34 | 150 | 63 | 45 | ||||||||
CYRP2B0200 / 5J05 | 200/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0250 / 5J05 | 250/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0300 / 5J05 | 300/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0400 / 5J10 | 400/5 | 5P20 | 10 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP3B0500 / 5J10 | 500/5 | 5P20 | 10 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP4B0600 / 5J07 | 600/5 | 5P20 | 7.5 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP4B0800 / 5J07 | 800/5 | 5P20 | 7.5 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP3B1000 / 5J10 | 1000/5 | 5P20 | 10 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP3B1200 / 5J15 | 1200/5 | 5P20 | 15 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP4B1600 / 5J15 | 1600/5 | 5P20 | 15 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP5B2000 / 5J15 | 2000/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B2250 / 5J15 | 2250/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B2500 / 5J15 | 2500/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B3000 / 5J15 | 3000/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 |
4. boyut:
