Menşe yeri: | Çin |
Marka adı: | Chuangyin |
Sertifika: | KEMA/type test report |
Model numarası: | OMA-36 (JLSZXW8-36) |
Min sipariş miktarı: | 1 bilgisayar |
---|---|
Fiyat: | Negotiable |
Ambalaj bilgileri: | Poliwood |
Teslim süresi: | 5-10 iş günü |
Ödeme koşulları: | L / C, T / T |
Ekipman Um (rms) için en yüksek voltaj: | 36kV | Orantılı frekans: | 50, 60 veya 50/60 |
---|---|---|---|
CT ve VT sayısı: | 3VT + 3CT | Anma Primer Akımı: | 5A ila 1200A |
Nominal sekonder akım: | 5Aor1A | Standart: | IEC 61869-1: 2007 、 IEC 61869-2: 2012 IEC 61869-3: 2011 、 IEC 61869-4: 2013 IEEE (ANSI) C57.13-2016 |
Vurgulamak: | 36kV Birincil Ölçüm Birimi,Direğe Monte Birincil Ölçüm Birimi,Kombine Trafo JLSZXW8-36 |

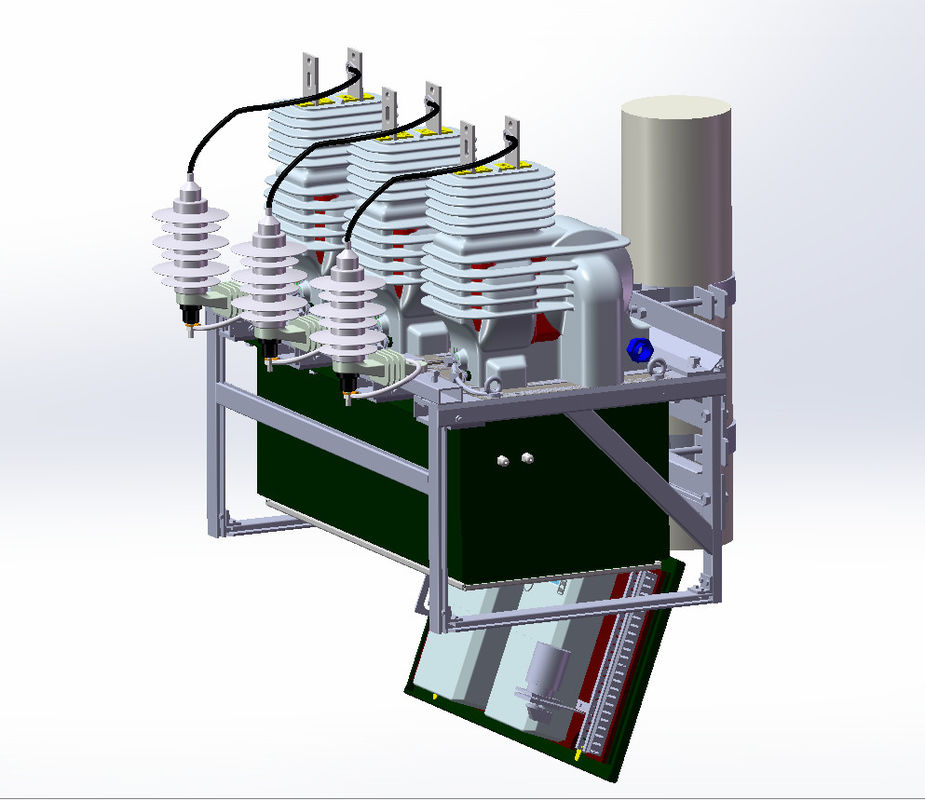

OMA-36 (JLSZXW8-36)
Üstten direğe monte birincil ölçüm ünitesi
Dış mekan kuru tip üç fazlı birincil ölçüm ünitesi için bu tip ölçüm kutusu, üç adet tek fazlı transformatör orta gerilim ölçüm transformatörü tertibatı ile birleştirilmiş, tek fazlı kombine CT&VT'nin her bir kombinasyonu 1 set CT bobini ve 1 set VT bobini içerir. alisiklik epoksi reçine (CEP) vakumlu dökme katı kapsülleme, Döngüsel epoksi reçine (CEP) vakumlu döküm katı kapsülleme, mükemmel yalıtım performansı ve hidrofobiklik, yüzey asit ve alkali korozyona, kirlenmeye ve UV'ye karşı dayanıklıdır.Dış mekan havai hattı için uygun olup, genel güç sistemi tesisatına bağlanır.Ölçüm kutusu, ölçüm kutusunun montaj tabanının altında bir ölçüm kutusu ile donatılmıştır.Yüksek ve düşük voltaj entegre hırsızlık önleme tasarımı hızlıdır ve kurulumu kolaydır.Maksimum gerilimi 36 kV ve altı olan şehir içi ve şehir dışı elektrik dağıtım şebekesi hatlarında elektrik enerjisi ölçümü, akım ve gerilim ölçümü için uygundur.
1. Genel parametreler:
Hayır. | eşya | birimleri | Şartname |
|
İçin en yüksek voltaj ekipman Um (rms) |
kV | 36 |
|
orantılı frekans (fR) | Hz | 50, 60 veya 50/60 |
|
Anma yıldırım dürtü
|
kV | 170 kV, 200 kV |
|
Anma güç frekansı
|
kV | 70 |
|
Anma güç frekansı
|
kV | 3 |
|
CT ve VT sayısı | adet | 3VT + 3CT |
|
Standart | / |
IEC 61869-1: 2007, IEC 61869-2: 2012 IEC 61869-3: 2011, IEC 61869-4: 2013 IEEE (ANSI) C57.13-2016 |
2. İşlev ve uygulama:
Üstten direğe monte birincil ölçüm ünitesi, en son geçerli endüstri standartlarına ve yerel ve / veya ulusal elektrik düzenlemelerine (IEC, IEEE (ANSI), CAN, GOST, CEF gibi) uygundur.Üç fazlı havai elektrik şebekesi enerji ölçüm yönetimi ve dağıtım ağı otomasyon yönetim sistemi için kullanılır.Birincil taraf ölçümü daha doğrudur ve hattaki güç kaybı kayıpları azaltmak için etkili bir şekilde ölçülebilir
3. Ana özellikler
3.1Ölçüm ünitesinin orta gerilim trafosu, montaj alanından tasarruf sağlayan 3 adet tek fazlı kombine transformatörden oluşur.Kurulum tabanının altında bir sayaç kutusu vardır.Yüksek ve alçak gerilim entegre anti-hırsızlık tasarımı, direk dış mekanda doğrudan ve rahat bir şekilde kurulabilir.
3.2 Ölçme ünitesi bir sayaç kutusu ile donatılmıştır ve transformatör bağlantısına bağlanır.Sayaç ve iletişim modülü kurulum alanı kutuda ayrılmıştır ve sayaç kutusu kapı anahtarı, yakınlık sensörü, veri hata ayıklama portu, dönüştürme anahtarı ve kapı kilidi conta yapısı ayrılmıştır.Elektrik hırsızlığını önlemek için.
3.3 Sayaç kutusu gövdesi korozyona dayanıklı alaşımlı alüminyumdan veya düşük karbonlu çelik sıcak daldırma galvanizden yapılmıştır ve sızdırmazlık tasarımı hava koşullarına, asit ve alkali korozyona dayanıklı ve UV ışınlarına dayanıklıdır.
3.4 Orta gerilim kombine trafo, epoksi reçine katı kapsülleme ile izole edilmiştir, yüzey kire dayanıklıdır, UV ışınlarına dayanıklıdır, mükemmel dielektrik ve mekanik özelliklere sahiptir, yağ içermez, gaz içermez ve bakım gerektirmez, güvenli çalışma ve çevre gereksinimlerini karşılar koruma
3.5 Orta gerilim kombine trafosunun CT'si çift dönüştürme oranları ile yapılandırılabilir ve dönüştürme oranını değiştirmek için dönüştürme anahtarını ayarlamak uygundur.VT kısa devre ve aşırı yükten kaynaklanan yanma ve patlamayı önlemek için kısa devre ve aşırı yük koruma tasarımı ile donatılmıştır.
3.6 Birincil bağlantı, NEMA kontak şeritleri ve kablo kelepçeleri ile bağlanır.İlgili bölgenin kablo terminalleri gereksinimlere göre yapılandırılabilir ve paratonerler gerektiği gibi seçilebilir.
4. Teknik parametreler.
Akım trafosu özellikleri
Hayır | Öğe | karakteristik |
|
Anma birincil akım | 5A ila 1200A |
|
Anma ikincil akım | 5Aor1A |
|
Anma Sürekli Termal Akım | % 120,% 125,% 150,% 200 vb. |
|
Anma Kısa zaman akımı (Ith) (termal 1 saniye) | 80xIpr, 100xIpr |
|
Anma Dinamik Akımı (Idyn) | 2.5xIth |
|
Nominal Çıkış (VA) | 5,10,12.5,15,20 |
|
Doğruluk sınıfı | 0.2S, 0.2,0.5S, 0.5,1 Ölçüm |
|
Cihaz Güvenlik Faktörü (FS) | 5,10,20 |
|
Uygulanabilir standart | IEC: 61869-1 ve 2 |
Gerilim trafosu özellikleri
Hayır | Öğe | karakteristik |
|
Anma birincil voltajı (V) |
33.000 / √3.35.000 / √3, 20125 vb. |
|
Anma ikincil gerilim (V) | 100 / √3,110 / √3, 115 / √3, 120 / √3, 110,115,120 |
|
Anma Gerilimi Faktörü |
1.2 / Sürekli 1.5 / 30s, 1.9 / 30s, 1.9 / 8s 1.5 / 30s, 1.9 / 30s, 1.9 / 8s |
|
Standart bağlantı | YY bağlantısı |
|
Nominal Çıkış (VA) | 15,20,25,30,50,75 |
|
Doğruluk sınıfı | 0.2,0.5,1,3 Ölçüm |
|
Termal yük (VA) | 750 |
|
Uygulanabilir standart | IEC: 61869-1 ve 3 |
İstenilen parametrenin yukarıdaki tablonun aralığını aşması durumunda firmamız ile görüşülerek belirlenebilir.
5. Boyutlar ve kablolama şematik diyagramı.
6. Özel talimatlar.
Firma, müşterilerin özel isteklerine göre özel tasarım ve üretim yapabilmektedir.
