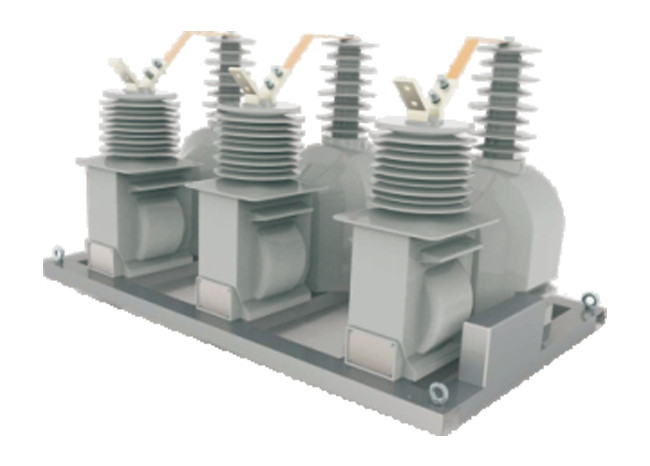

OMW-36 (JLSZXW1-36)
Üstten direğe monte birincil ölçüm ünitesi
1. 1. Ürün tanıtımı
1.1 İsim ve Model: 36kV direğe monte ölçüm ünitesi OMW-36, JLSZXW1-36 tipi kombine transformatör
1.2 Açıklama
Bu ölçüm ünitesi, dış mekan kurulumu için üç fazlıdır.3 takım akım trafosu ve 3 takım gerilim trafosundan oluşur.Enstrüman transformatörleri, mükemmel yalıtım ve hidrofobik yapıya sahip, sikloalifatik epoksi reçinesi (CEP) dökümünde kapsüllenir.Transformatörlerin yüzeyi asit ve alkali korozyona, kirliliğe ve UV radyasyonuna karşı dirençlidir.Dış mekan havai hattının şebeke şirketi güç sistemine bağlanması için uygulanır.Enerji sayacı kutusu montaj braketinin ve çapraz kolun altındadır.OG ve AG bileşenlerinin entegre montajlı yapısı, hırsızlık önleyici elektrik ve kolay kurulum işlevine sahiptir.Bu ekipman, ölçüm ve ölçüm için 36 kV'a kadar dağıtım ağları için tasarlanmıştır.
1.3 Elektrik verileri
Hayır. | eşya | birimleri | Şartname |
1. |
İçin en yüksek voltaj
|
kV | 36 |
2. | orantılı frekans | Hz | 50, 60 veya 50/60 |
3. |
Anma yıldırım dürtü
|
kV | 170 kV, 200 kV |
4. |
Anma güç frekansı
|
kV | 70 |
5. |
Anma güç frekansı
|
kV | 3 |
6. | CT ve VT sayısı | adet | 3VT + 3CT, 3VT + 2CT |
7. | Standart | / |
IEC 61869-1: 2007 |IEC 61869-2: 2012 IEC 61869-3: 2011 |IEC 61869-4: 2013 IEEE (ANSI) C57.13-2016 |
2. Uygulama
Direğe monte edilen birincil ölçüm ünitesi, ulusal ve küresel olarak en son standartları karşılayabilir (IEC, IEEE (ANSI), CAN, GOST, CEF).Birincil ölçümü daha doğru yapmak için güç ölçüm yönetimi ve otomasyon sistemi için güç dağıtım ağı üç fazlı kablo ile bağlanır.Böylece, kamu hizmeti şirketi güç kaybını daha etkin bir şekilde hesaplayacak ve geliri artıracaktır.
3. Özellikler
1.1 Ölçüm ünitesi, 6 set tek fazlı enstrüman transformatöründen oluşur (CT, VT miktarı isteğe bağlı).Fabrikada esnek ve kolay bir şekilde monte edilir.Enerji sayacı kutusu montaj braketinin ve çapraz kolun altındadır.OG ve AG bileşenlerinin entegre montajlı yapısı, hırsızlık önleyici elektrik işlevine sahiptir.Müşterinin sunduğu direk detayları gibi komple montaj braketi ve çapraz kol çözümü ile donatılabilir.
1.2 Ölçüm ünitesi, enerji ölçüm kutusu içerir ve teslimattan önce enstrüman transformatörleriyle fabrikada kablolanmıştır.Kutuda enerji sayacı ve telekomünikasyon modülü kurulumu için yer vardır ve kilit, kapı sensörü, veri DebugPort, transfer anahtarı, hırsızlık önleyici elektrik için kapatılabilir kilit ve istenmeyen açılma ile donatılmıştır;
1.3 Paslanmaz çelikten veya düşük karbonlu çelik gibi eşdeğer bir malzemeden yapılmış muhafaza.Hermetik olarak sızdırmaz tasarım su geçirmezdir.Muhafaza yüzey kaplama gücü, asit ve alkali korozyona ve UV radyasyonuna karşı direnç için anti-korozyon tabakasıdır;
1.4 Orta gerilim kombine trafo döküm epoksi reçinesi içinde kapsüllenmiştir.Transformatörlerin yüzeyi asit ve alkali korozyona, kirliliğe ve UV radyasyonuna karşı dirençlidir.Mükemmel dielektrik ve mekanik performans ile.Yağ yok ve bakıma gerek yok, güvenlik operasyonu ve çevre dostu;
1.5 Akım trafoları çift oranlı tasarlanabilir ve bir transfer anahtarı ile oran kaydırılabilir.Patlama veya bunlardan kaynaklanan herhangi bir kaza durumunda, anti-kısa devre ve aşırı yük koruması için tasarlanmış gerilim transformatörleri mevcuttur.
1.6 Birincil taraf kablo terminali ile bakır baraya bağlanır.Terminal boyutları, müşterilerin gereksinimleri olarak isteğe bağlıdır.Parafudr ve tam çapraz kol yapısı isteğe bağlıdır.
4. Teknik veriler
Akım trafosu özellikleri
Hayır | Öğe | Şartname |
1. | Anma birincil akım | 5A ila 800A |
2. | Anma ikincil akım | 5A, 1A |
3. | Anma Sürekli Termal Akım | % 120,% 125,% 150,% 200 vb. |
4. | Anma Kısa zaman akımı (Ith) (termal 1 saniye) | 80xIpr, 100xIpr |
5. | Anma Dinamik Akımı (Idyn) | 2.5xIth |
6. | Nominal Çıkış (VA) | 5, 10, 12,5, 15, 20 |
7. | Doğruluk sınıfı | 0.2S, 0.2, 0.5S, 0.5, 1 ölçüm |
8. | Cihaz Güvenlik Faktörü (FS) | 5, 10, 20 |
9. | Uygulanabilir standart | IEC: 61869-1 ve 2 |
Gerilim trafosu özellikleri
Hayır | Öğe | Şartname |
1. | Anma birincil voltajı (V) |
33.000 / √3, 35.000 / √3, 20125 vb. |
2. | Anma ikincil gerilim (V) | 100 / √3, 110 / √3, 115 / √3, 120 / √3, 110, 115, 120 |
3. | Anma Gerilimi Faktörü |
1.2 / Sürekli 1.5 / 30s, 1.9 / 30s, 1.9 / 8s 1.5 / 30s, 1.9 / 30s, 1.9 / 8s |
4. | Standart bağlantı | YY bağlantısı |
5. | Nominal Çıkış (VA) | 10, 15, 20, 25, 30, 50, 75 |
6. | Doğruluk sınıfı | 0.2, 0.5, 1,3 ölçüm |
7. | Termal yük (VA) | 500 |
8. | Uygulanabilir standart | IEC: 61869-1 ve 3 |
Diğer özellikler müşterilerin isteklerine göre mevcuttur
5. Boyutlu çizim ve kablolama
OMW-36 boyutlu çizim
kablolama (3VT + 2CT)
kablolama (3VT + 3CT)
6. Özel gereksinimler
Diğer özellikler müşterilerin isteklerine göre mevcuttur.
