| Menşe yeri: | Çin |
| Marka adı: | Chuangyin |
| Model numarası: | JLSZXW9-24 (PMY9-24) |
| Ambalaj bilgileri: | Ahşap çerçeve ve streç film |
|---|---|
| Teslim süresi: | 25-35 iş günü |
| Ödeme koşulları: | T / T, L / C |
| Vurgulamak: | 600A Birincil Ölçüm Kabini,24kV Ped Montajlı Birincil Ölçüm Kabini,PMY9-24 Üç Fazlı Ölçüm Kabini |
||
|---|---|---|---|
1. Ürün tanıtımı:

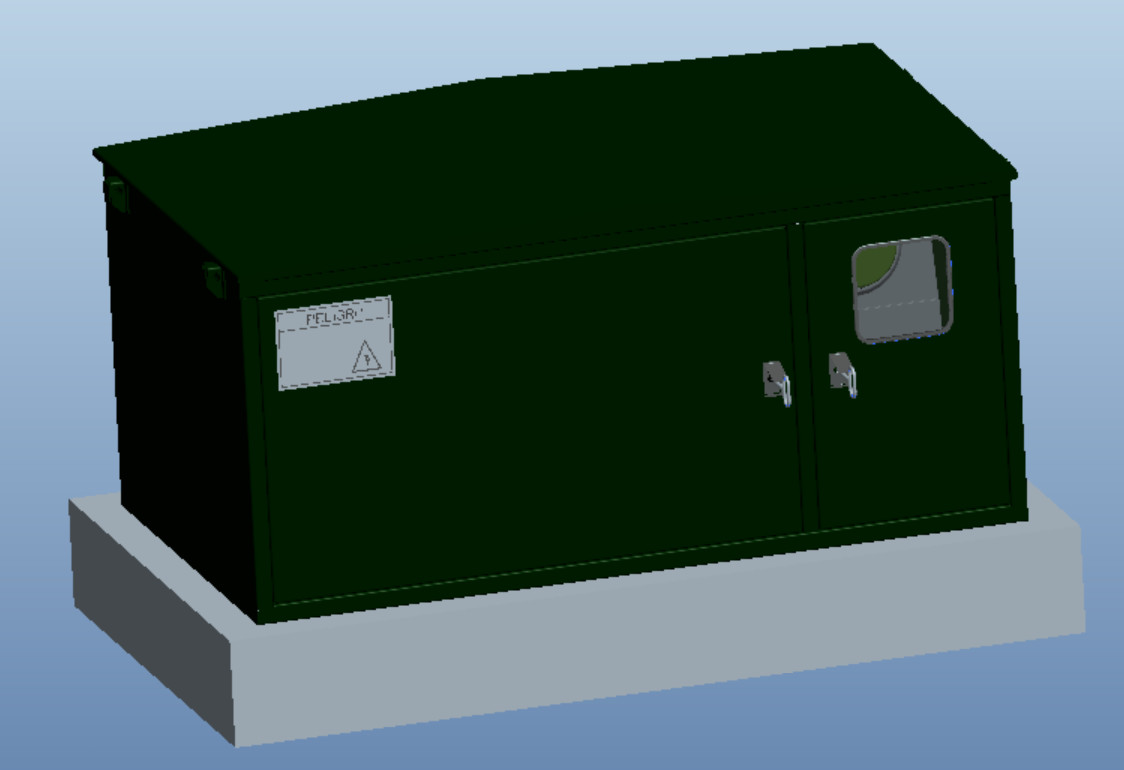

1.1 Ürün adı ve modeli: 24kV Ped monteli birincil ölçüm kabini PMY9-24, JLSZXW9-24 kombine trafo
1.2 Ürüne genel bakış:
Ölçüm kabini, dış kabin tipi tek parçalı üç fazlı birincil ölçüm ünitesi içindir, içinde üç bağımsız voltaj transformatörü ve akım transformatörü kombinasyonu monte edilmiştir, voltaj transformatörleri üç fazlı YY yıldız bağlantısından oluşur, akım transformatörleri 2 adet olabilir veya 3 adet isteğe bağlı konfigürasyon, kabin, çinko çelik, paslanmaz çelik veya alüminyum alaşımı vb., asit ve alkali korozyona dayanıklı kabin yüzey püskürtme koruma tabakasını benimser, UV ışınlamasını önler, kamu güç sistemine bağlı dış mekan yeraltı kablosu için uygundur.Ölçüm kabini, eksiksiz bir ölçüm cihazı kutusu veya aralığı kurmuştur, ölçüm terminalleri ve elektrik sayacı kurulum alanı ile donatılmış, cihaz transformatörlerinin sekonder ucu, sayaç kutusunda birleşir, elektrik sayacı veya watt'ın kullanıcı yapılandırması kullanıldığında gerektiği gibi yapılandırılabilir. Elektrik enerjisi ölçümü, akım ve gerilim ölçümleri için kentsel güç dağıtım şebekesi hattı 24 kV ve altındaki yüksek gerilim ekipmanlarına uygun saat ölçer erişebilir.
1.3 Temel parametreler:
| Hayır. | eşya | birimleri | Şartname |
|
|
İçin en yüksek voltaj
|
kV | 24 |
|
|
orantılı frekans (fR) | Hz | 50, 60 veya 50/60 |
|
|
Anma yıldırım dürtü
|
kV | 125, 150 |
|
|
Anma güç frekansı
|
kV | 50 |
|
|
Anma güç frekansı
|
kV | 3 |
|
|
CT ve VT sayısı | adet | 3VT + 3CT veya 2CT + 3VT |
|
|
Standart | / | IEC 61869-1: 2007, IEC 61869-2: 2012 IEC 61869-3: 2011, IEC 61869-4: 2013 |
1. Ölçüm kabini, genel gövde şeklindeki kutu tasarımını benimser ve orta gerilim kablo bağlantı odası, orta gerilim enstrüman trafo odası ve ölçüm ölçer kutusu odası dahil olmak üzere üç dahili bölmeye ayrılmıştır.Kompakt ve güzel gövde tasarımı, yeşillendirmeyi ve manzarayı etkilemez ve dış mekan zemini kurulumu rahat ve hızlıdır;
2. Ölçme ünitesi, gösterge transformatörünü ve sayaç kutusunu bir bütün olarak monte edecek, kapı anahtarı sensörünün alarm sinyalini, kilit contasını ve marifetli kapı açma ve kapama bağlantı yapısını önceden ayarlayacaktır.Ancak orta gerilim kablo odası açıldıktan sonra, sayaç kutusu odasının anti-elektrik-hırsızlık tasarımı açılabilir.
3. Kabin gövdesi korozyona dayanıklı paslanmaz çelikten veya aynı performansa sahip düşük karbonlu çelikten yapılmıştır.Hava şartlarına dayanıklı olacak şekilde tasarlanmış olup, yüzey antikorozif boya tozu tabakası, asit ve alkali direnci, UV direnci ile kaplanmıştır.
4. Dahili OG kombine gösterge transformatörü kapsüllenir ve epoksi reçine katı ile dökülür, yüzey tamamen perdelenir ve dokunulabilir ve harici kutuya yakın bir şekilde takılabilir.Kompakt boyut, hava izolasyon ölçüm kutusunun yalnızca yarısıdır, yağ ve gaz ve bakım gerektirmez, güvenli çalışma ve çevre koruma gereksinimlerini karşılar;
5. Birincil bağlantı, ayrılabilir sızdırmazlık bağlantısını kullanır.Birincil bağlantı burcu, standart IEEE STD 386'ya göre iki bağlantı tipine sahiptir (200A geçit izolatörü yuvası + 200A konektör ve 600A arayüz burcu + 600A konektör).
| Hayır | Öğe | Parametreler |
|
|
Anma birincil akım | 5A ila 600A |
|
|
Anma ikincil akım | 5A veya 1A |
|
|
Anma Sürekli Termal Akım | % 120,% 125,% 150,% 200 vb. |
|
|
Anma Kısa zaman akımı (Ith) (termal 1 saniye) | 80xIpr, 100xIpr |
|
|
Anma Dinamik Akımı (Idyn) | 2.5xIth |
|
|
Nominal Çıkış (VA) | 12.5,15,20 |
|
|
Doğruluk sınıfı | 0.2S, 0.2,0.5S, 0.5,1 Ölçüm |
|
|
Cihaz Güvenlik Faktörü (FS) | 5,10,20 |
|
|
Uygulanabilir standart | IEC: 61869-1 ve 2 |
Gerilim trafosu özellikleri
| Hayır | Öğe | Parametreler |
|
|
Anma birincil voltajı (V) | 20000 / √3,22000 / √3,14400 |
|
|
Anma ikincil gerilim (V) | 100 / √3,110 / √3,110,120,115 |
|
|
Anma Gerilimi Faktörü |
1.2 / Sürekli 1.5 / 30s, 1.9 / 30s, 1.9 / 8s |
|
|
Standart bağlantı | YY (yıldız bağlantısı) |
|
|
Nominal Çıkış (VA) | 15,20,25,30,50,75 |
|
|
Doğruluk sınıfı | 0.2,0.5,1,3 Ölçüm |
|
|
Termal yük (VA) | 500 |
|
|
Uygulanabilir standart | IEC: 61869-1 ve 3 |
