| Menşe yeri: | Shenzhen |
| Marka adı: | Chuangyin |
| Sertifika: | KEMA, |
| Model numarası: | CY-ECTX12 |
| Min sipariş miktarı: | 1set |
|---|---|
| Fiyat: | Negetiable |
| Ambalaj bilgileri: | Yılda 36,000,00 adet |
| Ödeme koşulları: | L / C, T / T, D / P, D / A, Western Union, MoneyGram |
| Yetenek temini: | Yılda 36,000,00 adet |
| Yalıtım Seviyesi: | 0.66 / 3kV / (0.72 / 3kV) | Maks. sistem gerilimi: | 40,5 kV (36kV) |
|---|---|---|---|
| Doğruluk: | 10P10 | Frekans: | 50Hz / 60Hz |
| Çalışma sıcaklığı: | -40 ° C ila + 70 ° C | Bağlantı tipi: | havacılık fişli terminali |
| Vurgulamak: | ct akım trafosu,enstrüman potansiyeli trafosu |
||

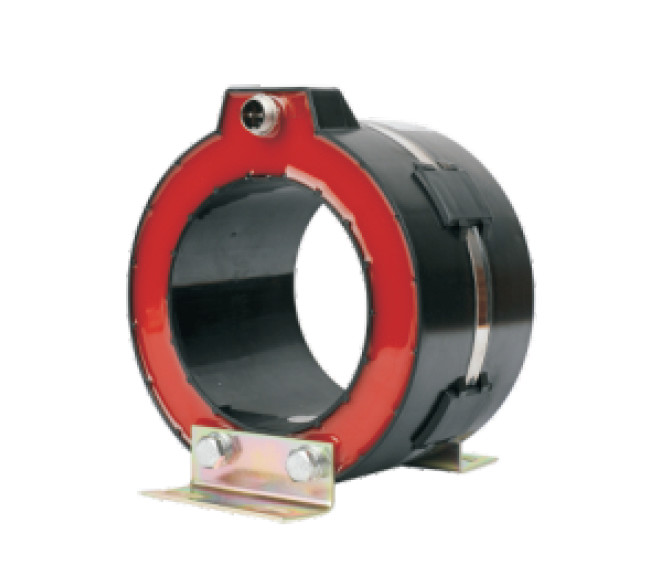

Kullanım Aleti Akım Trafosu / Akım Sensörü İzoleli Kablo Barası
1. Uygula
Başvurmak
Un≤40.5kV izoleli kablo barı
Un≤O.72kV alçak gerilim yalıtımlı olmayan bara
2. Uygulama
Sensor Akım sensörü, akıllı şebekedeki düşük voltaj / orta gerilimli CGIS şaltının kablo bara akım ölçümü için geçerlidir;
♦ Akım sensörü, yalıtılmış kabloya, blendajlı kablo konektörüne veya herhangi bir başka yalıtılmış iletkene monte edilmelidir.
3. Teknik Veriler:
| model | CY-ECTX12 |
| Maks. sistem voltajı (kablo busabar) | 40,5 kV (36kV) |
| Yalıtım seviyesi | 0,66 / 3kV (0,72 / 3kV) |
| Birincil akım | 20A |
| Ikincil analog çıkış | 0.2V |
| doğruluk | 10P10 (<% 1 @% 1 ~% 120 ln) |
| Yük (yük direnci) | > 20kO |
| Sıklık | 50/60 Hz |
| Çalışma sıcaklığı. | -40 ° C ila + 70 ° C |
| Akım sensörü tipi | sıfır dizi akım sensörü |
| Kurulum yöntemi ve boyutu | kablo boğazlı kurulum |
| delik çapı <t> 110mm | |
| kurulum sabit kurulu donanımlı | |
| Standart | GB / T 20840.8 (GB / T 20840,6) IEC 60044-8 (IEC 61869-6) |
| Bağlantı tipi | havacılık fişli terminali |
| bağlantı kablosu | RVSP Kalkan hattı L = 3 m (uzunluk özelleştirilebilir) |
4.Dimension:
İlgili kişi: Mr. Dieky Lin
Tel: +86 138 2379 0397
Faks: 86-0755-8600-0614
