| Menşe yeri: | Shenzhen |
| Marka adı: | Chuangyin |
| Sertifika: | Kema,CE,SGS,TUV |
| Model numarası: | JSZW 2A-12R |
| Min sipariş miktarı: | 1set |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Bir set için karton ambalaj, bir set bileşenleri ile üç parça dahil |
| Teslim süresi: | 7 gün içinde |
| Ödeme koşulları: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Yetenek temini: | Yılda 36,000,00 adet |
| Türü: | Epoksi reçine | Özelliği: | Maitenance Ücretsiz |
|---|---|---|---|
| İnşaat: | -Tam kapalı | Anma birincil gerilim: | 11 / √3 |
| Anma Yalıtım Seviyesi: | 12/28 / 75kV | ||
| Vurgulamak: | orta gerilim trafosu,tek fazlı gerilim trafosu |
||

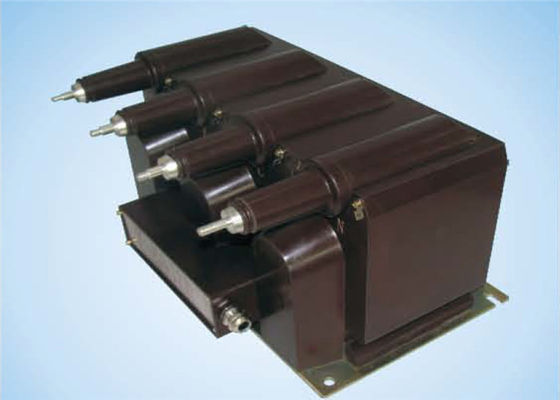

JSZW 2A-12R MV Gerilim Trafosu 12kV Üç Fazlı Gerilim Trafosu Yüksek Güvenilirlik
1. ürün tanıtımı:
Tamamen kapalı dökme yalıtım yapısına sahip gerilim transformatörü, epoksi döküm gövdesinde kapsüllenmiş birincil ve ikincil sargılar ve toroidal çekirdek, dış yalıtım sızıntısı mesafesini ve direnç kirliliği ve nem performansını arttırmak için dirsek tipi fiş kullanır. 50 Hz veya 60 Hz frekanslı ve faz 12M için en yüksek voltajlı üç fazlı AC devresinde voltaj, elektrik enerjisi ve koruyucu rölenin ölçülmesi için iç mekanlarda kullanılır.
Birincil koni IEEE 386-2006 şekil 7 ile uyumludur.
Teknik veri
1. Kurulum yeri: Kapalı
2. Anma frekansı: 50 / 60Hz
3. Yük faktörü: coscD = 0.8 (gecikme)
4. Teknik standart anlaşması: IEC 60044-2
IEC 61869-1 ve 3
Şartname:
| madde | Şartname | birim | Veri |
| 1 | um | kV | 12 |
| 2 | Anma Yalıtım Seviyesi | kV | 12/28/75 |
| tip | Anma birincil voltaj (kV) | Anma sekonder voltajı (kV) | Doğruluk sınıfları kombinasyonu | Anma çıkışı (VA) | Termal sınırlayıcı akım (VA) | Anma yalıtım seviyesi (kV) |
| JSZW 12-12R | 11 / √3 | 0.11 / √3 / 0.11 / 3 | 0.2 / 6P | 25 | 1200 | 12/28/75 |
| 0.5 / 6P | 50 | |||||
| 1 / 6P | 80 | |||||
0.11√3 / 0.11√3 / 0.11 / 3 | 0.2 / 0.2 / 6P | 10/10 | ||||
| 0.2 / 0.5 / 6P | 30/45/100 | |||||
| 0.5 / 0.5 / 6P | ||||||
| 90/90/100 | 900/900 |
Açıklamalar: Talep üzerine transformatörleri diğer standartlara veya standart olmayan teknik özelliklere göre sunmaktan memnuniyet duyarız.
Anahat çizim
